项次

规                                格

1

2

3

4

5

6

7

8

9

10

11

12

AC380V  3φ  60HZ  6KVA

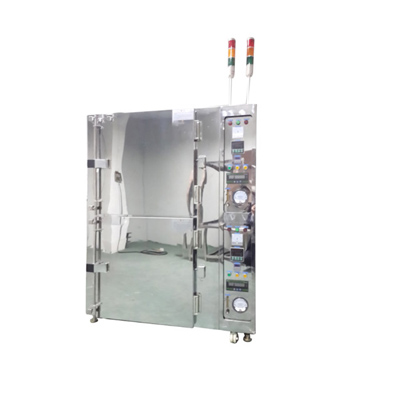

无氧化烤箱QMO-2DSF

W610mm×D610mm×H610mm(单个腔体)

W1280mm×D860mm×H1055mm(参考尺寸)

常温~200℃，常温~175℃约需时间20分钟（空炉测试）.

温度均匀度：保证在±2%℃以内（175℃空炉测试）控制精度±1℃

采用单门设计，控制箱位于机台右方，

内桶:采用进口SUS高级不锈钢板,并经验性苏打水清洁,去油污避免烘烤时产生PARTICLE.

中桶:采用进口SUS高级不锈钢板,并经验性苏打水清洁,去油污及氩焊密封加工(防污染).

外部采用SS41#钢板,经防锈处理后烤漆.

采用正厂中央玻璃纤维公司出品,100K级高密度岩棉制造.

箱体内分2层之层架，配置2个不锈钢托架栅盘，底部栅盘架子离内底板高30mm，以便能更好的放置物料

采用台湾P961型多段温度控制器，PID自动演算， LED数字显示及设定,薄膜设定,精确度±0.3%FS.

讯号来源:采用日制进口CA感应棒±0.5%.

输出被控制元件:SSR无接点讯号输出.

进气口:加附N₂流量计（1~45L/M）控制进气量.入气口:8mm.

排气口4″以达到强烈循环效果而降温.(贵公司提供抽风机加强效果,风管接头6″). 单面水平强制循环送风.

采用日制进口覆套式电热器(SHEATHED  HEATER)无尘化电热发生器.

漏电断路器、控制线路保险丝装置、超温防止保护装置、电热过电流保护装置、马达过电流保护、机台异常蜂鸣器警示、逆向防止器等等符合国家一级品.

1.洁净度：烤箱内部均采用无尘化配件及材料.

2.采用电磁式门扣附断电防开装置，美式后钮，塑胶把手；

3.三色指示灯：黄色待机指示，绿色运转指示，红色超温指示；

4.配合烘烤流程，可手动控制氮气及空气之启闭，避免N2浪费，贵司可加装强制排气装置，以达到降温迅速之设计；

5.随机附3m长之电源线.使用说明书一份。

6.选购品：打印机，及其六点温度巡检仪

交机后一年免费换修故障零件之售后服务。终身有偿维护

1、 客户的产品为晶元工艺，胶的烘烤，及其产品的退火，工艺大概为180度烘烤30分钟以上，后再经过270度的退火，烤30-40分钟以上，再冷却出来；那么从进入产品到产品出来，共需要时间为2小时左右

2、 客户的产能要求为一天500-600万颗粒，以20个小时生产时间算，一个料盘的长宽高分别为170*130*2mm，每个料盘可以放置384颗晶振产品，并排放置两列170mm的方向，那么炉体的宽度为500mm

3、 含氧量控制在1000ppm以下
