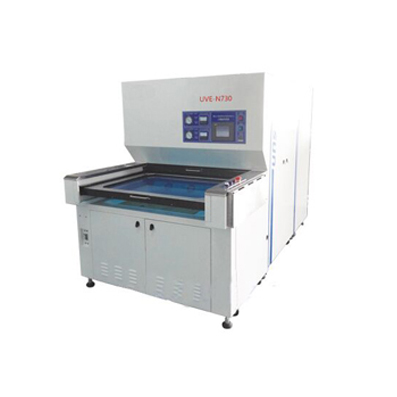

项目名称 : 曝光机UVE-M500



项目介绍 :



电源：  AC380V  3  50Hz  60A



電源線：16m2 * 4C



曝光均勻度：85％以上



有效照射面積：610L×916W(mm) (18”x24”x2片)



用途：PCB板干膜湿膜之线路曝光



燈管：5KW×2燈



點 燈 時 間：3 sec以內



穩 定 時 間：約8分鐘



燈 管 電 流：1.3A/1.6A



水箱容量：36L+5L（熱交換）



外接冷卻水水溫：20~30C



冷卻水塔：10噸   冰水機：5噸



檯面冷卻： 冷氣強制氣冷



檯面切換時間：4~5  Sec



吸真空：8~10  Sec



真空度要求：-700mmHg以上



外接氣壓源：2~3 kgf/cm2



光量積算器：pro-face品牌LCD觸控式顯示型人機介面



PLC控制器 ：三菱FX2N系列  水壓控制器：SNS-C102



壓力調整器： BN-3RT0-8A   冷凍系統：6HP渦卷式壓縮機



机台尺寸：2755L×1414W×1693+100H （mm



POWER：AC380V 3φ 50HZ 11KVA



System：Uniformity above 85%



Available exposure area :610mm*916mm



UV Light：high voltage mercury lamp 5KW *2pcs



Machine size：W1340*L2100*H1800



Operation：Human machine interface +UV does controller



Utiltites：(1).cooling tower :3Ton pipe 3/4"



Other：(1).LCD screen monitor within Chinese and English,high frequency take samples control system



        (2). Electromagnetic lock exposure frame ,convenience and Precise



(3)upper frame/lamp and lower frame/lamp,can set the energe independently



      (4)Fault anomaly detector display system in Chinese and English ,it is Conve
