项目名称 : 曝光机UVE-M730



项目介绍 :

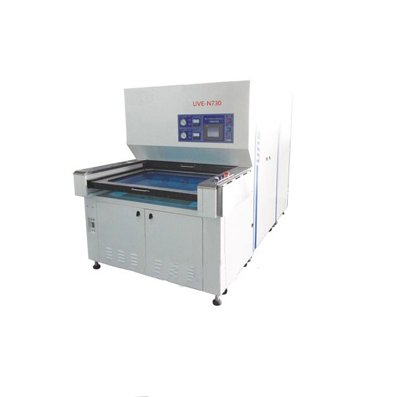

產品名稱：曝光机UVE-N730



總電力：AC380V,350 Hz, 100A 16KVA



電源線：25mm2 ×4CX6m



有效照射面积：1200L×610”W（mm）



曝光均勻度：85％以上



用途：液态防焊绿漆之曝光



燈管：8KW×2燈



點燈時間 ：3sec以内



穩定時間：约3-5分钟



UV 強 度 選 擇 2KW/5KW（可切换



燈管電流 ：22.5A



使用環境：无塵空調室+20~25C



外尺寸：2941L×1988W×1693H＋100H



檯面溫度：MAX：室溫+5C



機體表面溫度：MAX：室溫+10C



循環水泵 ：NA       水箱容量：36L＋5L（热交换）



燈管冷卻: 水箱→抽水磅→燈管水套→热交换器→離子交換器→水箱



         →冷却系统（回风）



外接冷卻水:水溫：20~30C   冰水机：15吨  冰水机：2.5吨



冷卻水流程:水箱→帮浦→灯管→热交换器→离子罐→水箱



檯面冷卻: 冷气強制氣冷 檯面切換時間:2.5~3.5Sec



透光材料 :上：MYLAR   下：強化玻璃 吸    真空: 4~5 Sec



檯面高度上：883mm下：807mm



真空度要求: -700mmHg   以上傳動方式:馬達→时规皮带→檯面



外接气压: 5kgf/cm²



真空系統 :真空泵MSV-100-22【真空檢知開關+電磁閥+洩放針閥+  真空表】→檯面



人机：pro-face品牌LCD觸控式人机界面



水溫度錶 ：NA



PLC控制器：三菱FX-2N系列pro-face



水压控制器： SNS-C102



压力调节器： R30008G(1/4”) 冷却系统 ：705HP涡卷式压缩机



漏電保護：漏電斷路器 異常緊急開關 25紅色附RESET



冷卻系統保護 水流量保护 超温保护水流控制 高壓漏電檢知 漏電檢知繼電器



POWER：AC380V 3φ 50/60HZ 350KVA



System：Uniformity above 85%



Available exposure area：1200*610mm(22″*24″×2PCS )



UV Light：Metal halide lamp 8KW X2pc



Operation：Human machine interface +UV does controller



Other:1).LCD screen monitor within Chinese and English,high frequency take samples control system



2). Electromagnetic lock exposure frame ,convenience and Precise



3)upper frame/lamp and lower frame/lamp,can set the energe indepe
